繞線電機液體電阻起動裝置完成原理

1.繞線電機的原理：繞線電機由定子和轉子兩個基本部分組成。定子是電動機的固定部分，用于產生旋轉磁場，主要由定子鐵芯、定子繞組和基座等部件組成。轉子是電動機的轉動部分，由轉子鐵芯、轉子繞組和轉軸等部件組成，其作用是在旋轉磁場作用下獲得轉動力矩。

2.繞線電機與籠型電機的區別就是轉子，繞線電機可以作為籠型電機用，但是籠型電機不能作為繞線電機用，繞線電機為了起動不失去其自有特性起動轉矩大，故采用轉子側串電阻起動來抑制起動電流，增大轉矩。其實繞線電機也可以定子側降壓起動，但是這時會失去繞線電機的固有特性：起動轉矩大，故不采用這種起動方式。

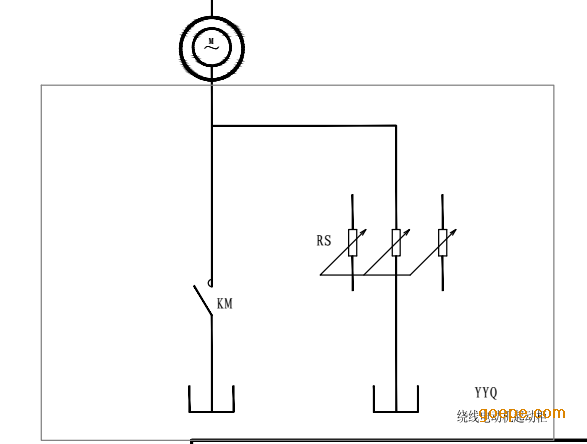

3.繞線電機串液體電阻起動裝置起動方式因其起動電流小，起動轉矩大，價格低而被市場接受和，這種起動方式也是目前繞線電機的一種起動方式。液體電阻起動裝置主要是由水箱，板（分為動板和靜板），傳動組件，電解液，接觸器和控制期間組成，引起繞線電機轉子側不能開路，所以液體電阻起動裝置中水箱的三相下部是由緣隔板隔開的而上側電解液是相通的。
