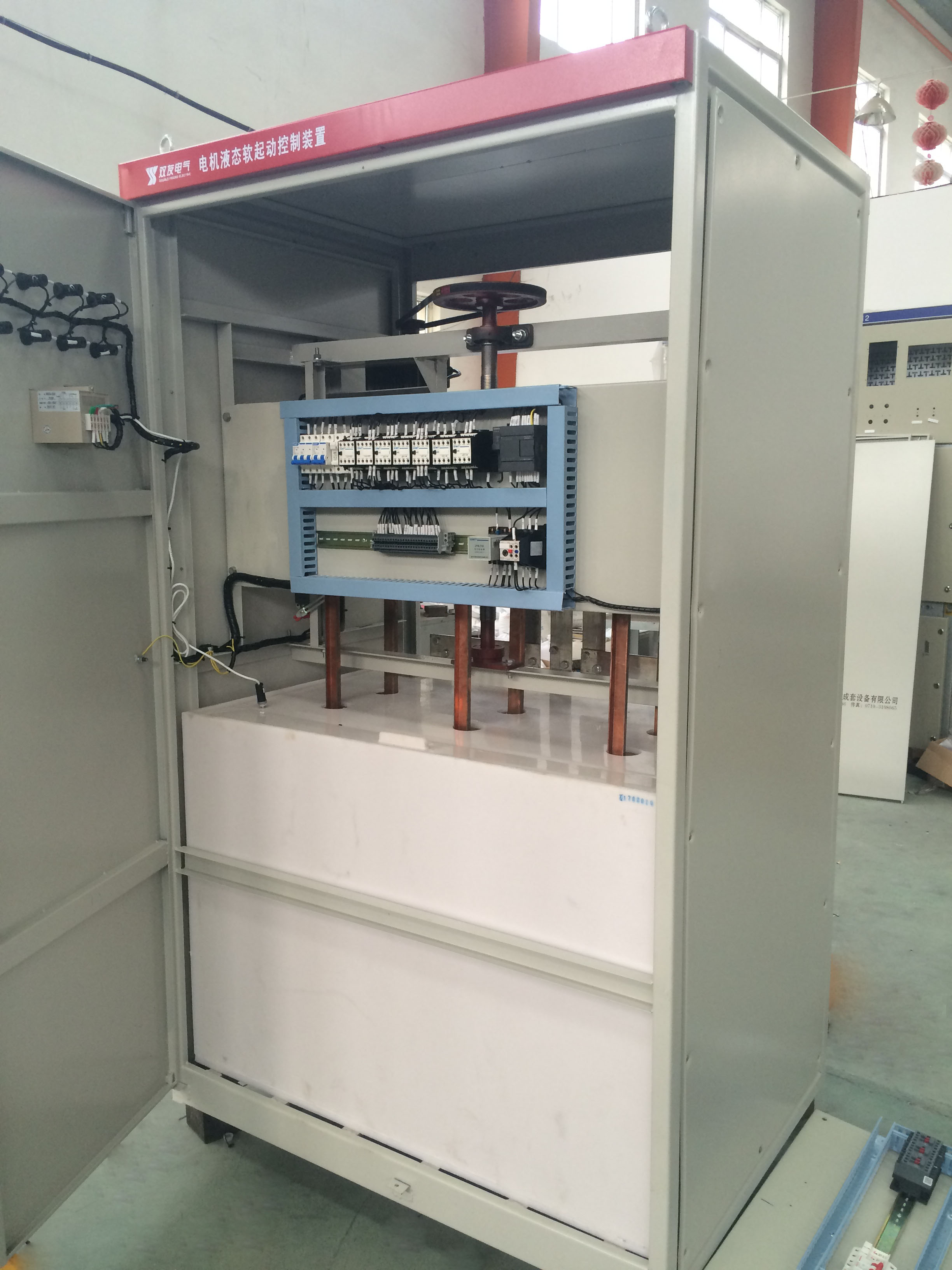

高壓繞線水阻柜概述
380Kw高壓繞線啟動柜是利用液體電阻熱容量大,阻值易調等特點,而專為各種大中型繞線式異步電動機設計的液體電阻起動器。380Kw高壓繞線啟動柜在起動過程中,可明顯降低電機的起動溫升,減少線路上的電壓降,對延長電機的使用壽命,降低單位產品成本,提高企業的經濟效益有重要意義。
380Kw高壓繞線啟動柜在起動過程中的變化(阻值由大到小)與電動機的起動特性恰好相適應,可大幅度降低電機的起動電流,改善電機的起動性能。它與頻敏器起動相比,優點是起動電流小,而且操作簡便、可靠。并且具有過流、起動超時液溫報警等多種保護功能。
380Kw高壓繞線啟動柜可廣泛用于水泥、化工、石油、冶金等工業部門的風機、水泵、油泵等繞線式異步電動機的起動。
380Kw高壓繞線啟動柜工作原理
380Kw高壓繞線啟動柜在繞線式電動機的轉子回路中串入一特制的液態可變電阻器，隨著電動機的起動，電阻器的阻值均勻無級平滑減小而趨于零，當電動機轉速均勻提升至接近額定轉速時，電動機轉子回路被短接而投入正常運行，液態可變電阻器自動退出。在整個起動過程中，因電阻器為純阻性，因此，無諧波污染電網。
三、380Kw高壓繞線啟動柜性能特點
1、起動電流小，起動電流為電機的1.1~1.3倍，降低了起動對電機的沖擊，電機溫升顯著降低。
2、起動平滑，大大降低了起動對電機及機械設備的機械應力沖擊，可延長電機及機械設備的壽命。
3、對電網影響小，可以在低壓狀態起動： 380伏電機350伏可順利起動。
4、可連續起動3到5次。
5、結構簡單、可靠，操作自動化。
高壓繞線水阻柜型號命名
輔助代號：P：繼電器控制；
C：PLC 控制
電阻箱熱容量（ 0.4,0.6,1,2,3,4,5)
設計序號
產品代號
五、380Kw高壓繞線啟動柜主要技術參數
起動電流： 1.1~1.3Ie
起動時間： 10~60（S）
重復起動： 2~6次（常溫與電機功率和拖動負載有關）
防護等級： IP20 IP30
電阻器工作溫度：0~70℃
供電電源： 三相四線380/220V AC50Hz
六、380Kw高壓繞線啟動柜使用條件
1. 環境溫度： 0~+40℃ （帶加熱裝置-10℃）
2. 相對溫度： ≤90%（25℃）
3. 海拔高度： ≤2000米
4. 安裝地點無火災及爆炸危險、無化學腐蝕及劇烈震動
5. 特殊使用條件可在訂貨時具體協商
七、380Kw高壓繞線啟動柜常見問題及處理
故 障 原 因 處 理
沒備妥及指示 1、液位過低；2、上下限位正常否；3、是否有故障4、外接備妥； 1、加水；
2、檢查上下限位及外部備妥；3、檢查故障回路；
故障輸出 1、起動超時；
2、溫度過高；
3、短接接觸器聯鎖故障； 1、檢查限位是否松動及省壞；2、溫度高是否轉子側接線松動及起動過于平凡；
不能起動 1、聯鎖繼電器及短接接觸器輔助觸電是否正常；2、開關柜合閘回路及備妥； 1、檢查聯鎖繼電器及短接接觸器；
2、檢查開關柜控制回路；
短接接觸器
不能運行 1、下限位是否正常；
2、短接接觸器是否正常； 1、檢查限位開關；
2、檢查短接接觸器；
液位低及指示 液體箱水位過低 加水
