湖北雙友電氣成套設備有限公司研發生產三合一高壓固態軟起動柜，我公司產品設備。三合一高壓固態軟起動柜應用于排水，排澇站，空壓機系統，壓縮機，排風機/引風機啟動等場合。

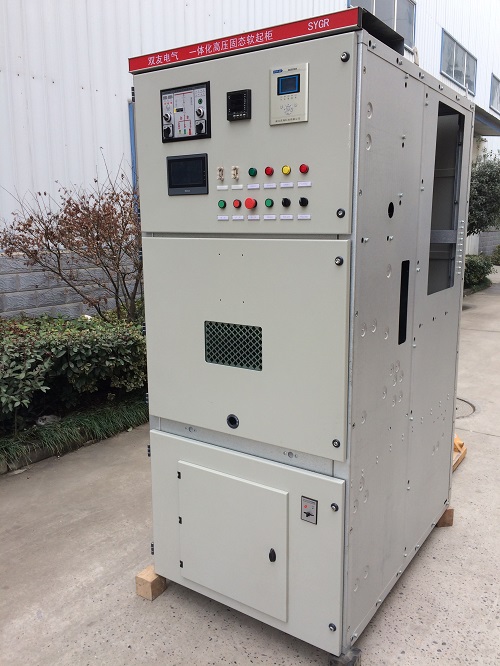

三合一高壓固態軟起動柜展示實物圖如下：
三合一高壓固態軟起動柜接入電源后，柜內會帶高電壓。但即使在電機停止運行狀態，其輸入端仍帶有高電壓。柜內帶有電磁鎖，斷開三合一高壓固態軟起動柜的前輸入電源，確認軟起動裝置與高壓斷開后，方可打開軟起動裝置的前、后大門。在對三合一高壓固態軟起動柜的高壓部分進行維護、維修之前，將三合一高壓固態軟起動柜的高壓部分接地。
三合一高壓固態軟起動柜的微機控制器和二次控制回路使用AC 22V電源，接觸微機控制器接線端及二次控制回路接線端有觸電的危險。
三合一高壓固態軟起動柜的柜體接地。
三合一高壓固態軟起動柜性能指標
| 類別 | 說明 |
| 交流電壓 | AC3kV/6kV/10kV，±10%-15%； |
| 負載類型 | 三相高壓交流異步電機、同步電機 |
| 頻率 | 50Hz/60Hz ± 2Hz |
| 主回路組成 |
3kV,12SCRS；6kV,18SCRS；10kV，30SCRS； |
| 瞬時過壓保護 | 均壓保護器和阻容吸收網絡 |
| 冷卻方式 | 自然冷卻 |
| 控制方式 | 三線制 |
| 環境條件 | 環境溫度：-10-40℃，海拔：不過2000米，相對濕度：不過85% |

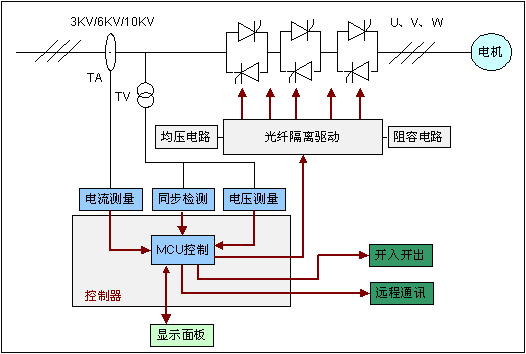

三合一高壓固態軟起動柜原理框圖
軟三合一高壓固態軟起動柜檢測到外部起動命令時，由微處理器檢測到同步信號后，對主回路可控硅相位角觸發進行控制，逐漸增加電機端的電流和電壓，從而平滑起動電機。在此過程中，RC阻容吸收單元吸收可控硅反向關斷時的電壓；均壓電阻擎制可控硅電壓，串聯回路中每只可控硅電壓相等。光纖觸發了控制器與高壓可控硅之間的電氣，同時了觸發信號不受電磁干擾。
