水電阻啟動柜的起源

水電阻啟動柜起源于襄陽，發展于，應用于。請廠家哦。

一、概述

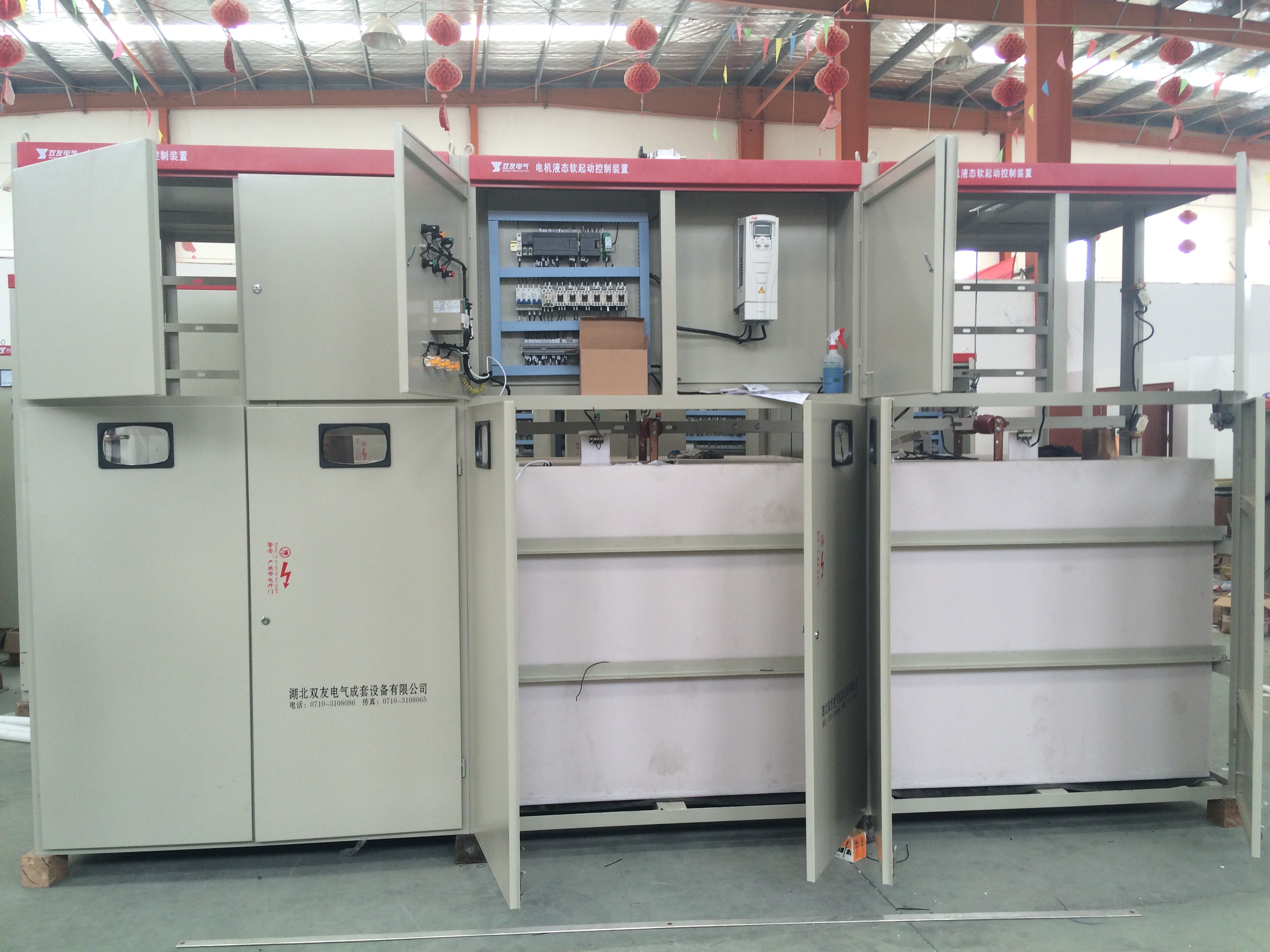

GYYQ系列高壓電動機液態軟起動裝置是利用液體電阻熱容量大,阻值易調等特點,而大中型高壓鼠籠異步電動機及高壓同步電動機設計的液體電阻起動器。它是在電機定子回路串入液體電阻,通過對液體電阻和起動時間的控制,實現鼠籠電機平滑無沖擊的降壓起動或同步電動機的異步降壓起動。在起動過程中,可明顯降低電機的起動溫升,減少線路上的電壓降,對延長電機的使用壽命,降低單位產品成本,企業的經濟效益有重要意義。

     GYYQ系列高壓電動機液態軟起動裝置在起動過程中的變化(阻值由大到小)與電動機的起動特性恰好相適應,可大幅度降低電機的起動電流,改善電機的起動性能。它與串聯電器起動相比,優點是不受電機定子繞組接法的限制,而且操作簡便、。并且具有過流、起動時液溫報警等多種保護功能。

     GYYQ系列高壓籠型液阻啟動裝置可用于水泥、化工、石油、冶金等工業部門的風機、水泵、油泵等鼠籠異步電動機。

二、原理框圖



針對電機定子接線方式不同起動器接線方式有兩種：



（定子三角形接法電機接線圖或星型接法星點在電機電機接線圖）     （定子星型接法）



 三、主要指標

1． 電壓：3.6、7.2、12KV

2． 額定功率：15～3KW

3． 起動電流：1.5～3.5Ie(與電機和拖動負載有關)

4． 起動時間：1～6～1s

5． 重復起動：2～4次（常溫與電動機功率和拖動負載有關）

6． 護等：IP2 IP3

7． 輔助電源：三相四線38V/22V AC5Hz





四、型號命名



GYYQ    □    □ / □    □ □

S-異步交流籠型電動機

T-同步交流電動機

Y:定子繞組星型接法（星點可以打開）

△：定子繞組角型接法（星點不可以打開）

電動機額定工作電流（KA）

電動機額定工率（KW）

設計序號

產品名稱代號（高壓電動機液態軟起動）







五、產品規格


六、使用環境條件

1. 環境溫度：～+4℃（帶加熱裝置-2℃）

2. 相對濕度：≤9（25℃）

3. 海拔：≤2米

4. 地面傾斜度：≤5º含稅

5. 安裝地點無火災及危險、無化學腐蝕及劇烈震動

6. 使用條件可在訂貨時具體協商



七、安裝調試:

1、安裝就位

 高壓籠型液阻啟動裝置須有我公司人員現場指導安裝調試,用戶在我方人員到達之前須做好以下工作。

⑴、將設備就位,將設備放在控制室內,用地腳固定。

⑵、準備好所需電纜，其中三角型接法需三芯電纜兩根，分別從主開關兩端接到起動器,其線徑應能承受電機定子的額定電流，星型接法的電機一根電纜，從電機星點連到起動器，壓好電纜接頭

⑶、準備好三相四線電纜一根,截面積為2.5～4mm²銅芯電纜。比好長度壓好接頭,并接入GQ起動柜接線端子排上。

⑷、準備好截面積為1～2.5mm²銅芯電纜若干卷,按照使用說明書上的參考圖連接好GQ柜與其它控制柜的連鎖線。



● 軟起動裝置安裝前，先應安裝基礎合《建筑電氣安裝工程質量檢查評定標準》GBJ33-88的要求，并參見柜體安裝基礎完成基礎施工。



● 軟啟動裝置拆箱后，應先保管好隨機文件資料，并根據裝箱單檢查隨機備件、附件是否，并作好相關記錄，然后檢查有沒有明顯的損壞。如沒有問題，可采取垂直裝的方式實施就位。

2、電氣檢查及安裝

● 通電前應仔細對軟起動裝置上主回路元件進行檢查。具體方法請參閱相關的條件。

● 柜內工作接地和保護接地應連接、保持良好的電流邊疆性，接地母線在適當?shù)牡胤脚c建筑預設的接地網相連，人身及設備安全。

● 電氣接線及部件組裝請依據隨機文件資料中提供的有關圖紙認真進行。

    單機調試在回路斷電的情況下進行！正式通電前，確認傳動機構的運行方向正確，確認（調整傳動電機運動方向）的方法如下：接通控制電源，脫機運行時傳動機構應自動復位（上升），可通過操作電氣室門上的按鈕使機構升降，手動試車時板下降，手動復位時板上升。

.

3、液阻的調配：

●  先將裝置動板調至備妥狀態（上限位置）；

打開電阻箱蓋板，向箱內注入清潔的自來水至液位線以下約2mm處;

● 將電液粉按照說明書所述的配置方法,用熱水溶解后注入電阻箱內。

●  電阻配置完成后應電阻箱的電液至液位線處，且液位狀態正常；

4、聯機通電前的檢查

●  聯機通電前應用干布將電阻箱四周擦凈，再用25V兆歐表檢測三相對地及相間緣。

●  聯機通電前需手動模擬試機2～3次，電氣動作、信號指示均正常后，再與開關柜聯機調試空動作，反復試驗正常后，方可聯機通電試機。



5、裝置在起動及運行中，除應遵守有關規程外，還應注意以下問題：

⑴、操作程序

● 雖然裝置設計有保護開關柜各部分操作程序正確的聯鎖，但是操作人員對裝置各部分的投入應按相關操作規程和文件的要求進行，不得隨意操作。否則，容易造成設備損壞，甚至引起事故。

●  裝置的檢修應按有關斷電檢修的規程要求進行，人身及設備安全。建議用⑵、戶注意以下幾點：

●  定期（每月）檢查液位是否正常，若液位太低應及時添加清水：在加清水時應避免水珠飛濺，并用干燥、潔凈的棉紗將電阻箱體表面擦干，緣強度。

●  定期（每季）進行傳動機構檢測、維護、檢修或換上、下限位開關。

●  定期（3～5年）換電液，同時清洗板和箱體：先用稀，清洗板上的氧化物，然后再用清水洗凈，板在取出和置入時避免撞擊以免損壞箱體。

●  定期（每年）檢修設備的緣情況，設備的安全。

●  檢驗、檢修操作在斷電確認情況下進行

6、常見故障及處理方法



序號 故障名稱 可能原因 處理方法 備注

1 主機啟動前允許啟動燈不亮或允許啟動繼電器不動作 液位過低 添加清水至正常液位線

液溫過高 待液溫降至正常范圍

動越位 用手動試車或復位按鈕調整傳動機構至正常位；行程開關失靈，換

傳動過載 檢查傳動機構運轉有無卡死，添加潤滑油并調整至靈活

有綜合報警 針對可能的原因逐項排除

信號燈損壞 換

繼電器損壞 換

2 起動時動作 運行投切信號失靈 檢查起動切換回路電源和投切信號至正常

負載過重或啟動力矩過小 減小起動電阻，增大起動電流或延長時保護時間至合適

3 綜合報警燈亮或發出報警聲響 液位過低 添加清水至正常液位線 啟動或運行過程中不作用于分閘



板越位 用手動試車或復位按鈕調整傳動機構至正常位；行程開關失靈，換



啟動或運行過程中分閘

液溫過高 待液溫降至正常范圍

啟動或運行檢測信號沒有 檢查起動切換回路電源和投切信號至正常



7、在不送主電源的情況下，試驗起動器的起動，運行，停止是否正常。

8、配制液體電阻：取三袋隨設備配送的電解粉,按照配置方法用蒸流水溶解后分別倒入三個水阻箱中。注意：

（1）不能弄撒弄混電解粉。

（2）三個水箱的液面要一致，并規定的液面。

（3）電解粉要充分溶解。

9、接通主電源回路，起動電機，若起動電流在額定電流的左右，則調試完畢，起動器可以投入使用。

1、若起動電流過大或起動，則須根據情況調整電解液的濃度。

八、定貨須知:

請?zhí)峁┫铝匈Y料：

1、 電動機型號、額定功率、額定電壓、額定電流

2、 定子繞組接法（星點可否打開）

3、 拖動負載種類、起動頻繁程度

4、 如需提供設計計算書，則需提供電動機的拖動負載特性：Iq/Ie、Mq/Me、Mmax/Me、GN2及電網短路容量和工況說明

5、 配套開關柜進出線方式

6、 設備表面顏色



九、電氣原理圖(見附圖)

1. 高壓籠型液阻軟起動裝置電氣原理圖

2 .高壓籠型液阻軟起動裝置端子排接線圖

3. 高壓籠型液阻軟起動裝置端子外部排接線參考圖

4. 高壓籠型液阻軟起動裝置PLC原理圖
